一、概述

1.1  常規用途

直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

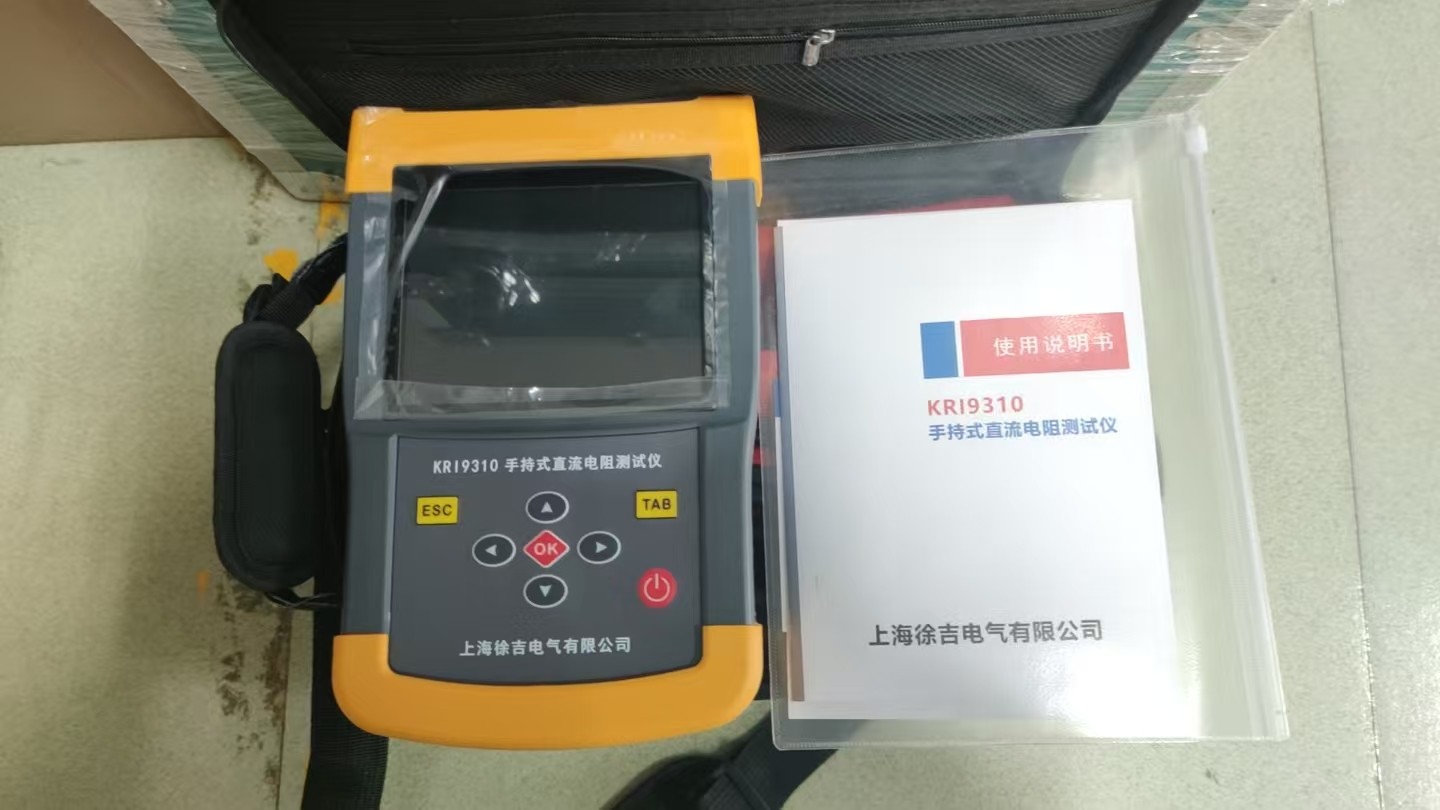

為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢最新開發研制了一款工具化KRI9310手持式直流電阻測試儀。本儀器是一款創新型產品，產品體積小巧，手持式操作，電池供電，便于攜帶。具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。

1.2  安全事項

1. 本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。

2. 使用本儀器前一定要認真閱讀本手冊。

3. 儀器的操作者應具備一般電氣設備或儀器的使用常識。

4. 本儀表屬高精密儀表，應避免劇烈振動。

5. 對本儀器的維修、維護和調試應由專業人員進行。

6. 測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。

7. 測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。

8. 在測試過程中，禁止拆卸和移動測試夾和供電線路。

二、產品信息

2.1  突出優勢

 儀器輸出電流大，且重量輕，輕巧強大，方便攜帶。

 儀器提供6檔輸出電流選擇，最大可以輸出10A電流。

 內置大容量鋰電池，便于現場操作，可連續工作8小時以上。

測量范圍寬（0-50KΩ），適用于變壓器、互感器、電抗器、發電機、  電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。

本儀器帶有萬年歷、99組數據存儲、手動溫度換算等功能，關機不丟失數據。

菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。

 本機具有音響放電報警，放電指示清晰，減少誤操作。

 本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。

具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反 電勢保護電路使之具有抗拉弧能力。

圖形界面、直觀簡潔、支持中英文切換。

2.2  供電方式

本儀器由大容量的內置鋰電池供電。

2.4  技術指標

三、注意事項

1.在測量無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止，方可切換分接點。

2.有載調壓的變壓器測量高壓側電阻時從1或17最大電阻檔開始測量。

3.拆線前，一定要等放電結束后，報警聲停止，再進行拆線。

4.選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，即使強行繼續測試結果穩定性差。欠量程時，電流太小，對于大容量變壓器數據不穩定。當出現此兩種狀態時要確認量程，選擇適合的量程進行測試。

5.測試數據不穩或誤差較大，出現此種情況首先檢查測試線，是否有虛接、松動。如果還不能解決，檢查試品是否銹蝕。

6.測試過程一直顯示“充電中. . . . "出現此種情況，首先排除變壓器磁路問題，如果長時間電流沒有變化一直在零附近，應檢查線路是否存在開路現象。

7.測試過程中如果電量不足，可連接充電器進行應急測試。

四、供貨范圍

五、售后服務

儀器自購買之日起一個月內，屬產品質量問題免費換新；一年之內，儀器使用過程中出現故障或問題免費維修。本公司對整機提供終身保修和技術服務。如發現儀器有不正常情況或故障請與本公司及時聯系，以便為您安排處理方案。
